一、概述
上海天马Portal管理系统是为了在公司内部整合所有业务系统，规范统一入口，消息通知，业务处理，是业务统一入口，用户无需牢记各个应用系统的地址，降低用户使用时的困难，避免用户来回切换业务系统，提升用户工作效率。
二、范围定义
2.1 目标
Portal系统作为天马所有业务系统的门户集成者，主要覆盖人员管理系统，设备点检系统，设备管理系统，MES系统，产品品质管理系统等，需要各个业务系统信息数据展现，业务消息推送，业务办理。
2.2 原则
Portal门户不承担业务数据的持久化（或少量承担），为做到Portal信息的规范，我们必须制定Portal业务数据格式，消息格式的标准，Portal实现了用户一次登录后就能使用Potral中其他业务系统，用户不再进行登录操作。
2.3 系统功能
2.3.1 常规登录
通过输入用户名密码的方式，进行登录。该方式是最为常规的登录方式，为系统保留。
2.3.2 快捷登录
为了提高使用效率，系统提供快捷登录方式。在手机APP（NFC扫描工作卡）和工作站（读卡器扫描工作卡）的计算机上应用此方式。
2.3.3 用户信息显示
用户登录后，主要页面会显示用户的基本信息（文本）。
用户头像：由于用户信息不由本portal系统产生和维护，故仅显示用户头像，头像数据由甲方提供。
2.3.4 事件提醒
由于portal和多个系统有数据对接，当有新的事件发生时，应该主动提示用户：客户端程序通过闪烁或者弹出窗口的方式来主动提醒。
2.3.5 异常反馈
对接异常系统，获取异常信息并显示，提供反馈处理的跳转（URL方式，直接跳转到异常系统的对应界面）。
2.3.6 活动追踪
提供登录用户的活动追踪功能，通过点击某个活动按钮，以开始某个活动，此时系统开始针对改活动进行时间记录。需要切换活动时，点击对应活动按钮即可，系统自动记录前一个活动结束， 后一个活动开始。
最后一个活动的结束由用户的“注销”操作，或者“用户切换”操作界定。
注意：由于活动开始和结束需要通知给活动业务系统，故存在着对接工作，portal系统主动调用业务系统活动相关接口。
2.3.7 历史活动查询和统计
仅实现简单的查询和统计功能。
仅提供以日为单位查询某一日的活动记录表格，以及当日活动时间比例饼图。
2.3.8 任务列表
与任务的来源业务系统对接，获取并显示当前用户的任务列表。
此处仅提供未完成任务列表，列表由业务系统调用portal系统的接口进行添加。当任务完成后，任务产生的业务系统亦需要调用portal系统的接口从列表移除。
2.3.9 待办列表
与待办事务的来源业务系统对接，获取并显示当前用户的待办列表。
此处仅提待办的列表，列表由业务系统调用portal系统的接口进行添加。当待办完成后，业务系统亦需要调用portal系统的接口从列表移除。Portal只缓存待办事务。
2.3.10 业务系统跳转
2.3.10.1 跳转授权
概念：IT行业的OAuth或者OAuth2的授权方式是指，系统通过此种方式，授权外部访问系统保护资源，而不用直接验证用户名和密码。
从内容上讲，portal对其他系统只提供用户基本信息，没有更多的资源和服务需要授权给第三方系统，故不太适用于此范畴。且采用OAuth或者OAuth2的授权对系统的工作量和对接难度，大大提升，更是没有必要。
此处所谓的跳转授权，其实只需要让各业务系统知晓是从portal跳转过来的，而且知晓是哪个用户便可。
他因此，在portal跳转到各业务系统的信息中，portal会带上2个信息：
portal系统的固定标识：告诉业务系统是来自于portal系统的跳转。
跳转用户的工号：告诉业务系统是哪个用户跳转
业务系统在检查跳转信息时，除了上述两个信息，还应该检查跳转请求的源IP地址和MAC地址，以确定是portal系统的请求，借此提高安全性。
跳转之后，各业务系统后台直接从中间数据库拉取用户信息，或者调用portal系统的接口，以获取用户信息。
2.3.10.2 跳转方式
为了方便使用各业务系统，portal提供系统的跳转。
Web跳转：如果以web的方式使用portal，则跳转至业务系统的web页面 APP跳转：若果以app方式使用portal，则打开对应业务系统的app
客户端跳转：若依客户端方式使用portal，则打开对应业务系统的客户端程序
若在某种类型的portal终端程序上（web、app或客户端），无对应业务系统的跳转方式，则尝试以web方式跳转。
2.3.10.3 业务系统列表显示
Portal系统存储各个业务系统的访问权限设置，并在用户登录portal之后，只显示拥有访问权限的业务系统的跳转按钮。
2.3.11 注销
已登录的用户，直接点击注销按钮进行注销，同时系统自动完成与注销相关的业务操作和数据记录。
2.3.11 切换登录
与常规登录和快捷登录的使用方式完全相同，不同之处在于，常规登录或者快捷登录的时候，当前已有用户登录。如果切换登录的用户与当前用户相同， 则不产生任何状态变更和多余的处理；若不同，则属于真正的切换，此时相当于执行了前一个用户的注销动作，和后一个用户的登录动作。
2.4 访问终端程序
系统提供三种访问终端程序：
2.4.1 Web页面
提供Web服务器，通过常用浏览器在PC上进行访问。
2.4.2 手机App访问
提供App在手机上进行访问。App实现NFC登录功能。通过NFC扫描员工卡，获得工号，以实现快捷登录。
2.4.3 客户端程序访问
在工作站中，一般只提供了PC作为访问终端，此时我方提供一套基于Windows系统的客户端程序，以实现访问。
登录后，该客户端程序需常驻系统通知栏，当有新的消息时，需要使得通知栏闪动或主动弹出窗口，达到消息及时提醒用户的目的。
该客户端程序提供读卡器登录功能：工作站计算机连接读卡器，用户通过再读卡器上刷员工卡，或得工号，以实现快捷登录。
2.5 对外接口
对外接口指：portal系统提供并开发，供各个业务系统来调用，完成某一个具体业务的接口。
所有接口均使用近年最为主流的Restful接口，数据均使用json格式传递。
所有的接口均需要带上业务系统编号（届时需要统一约定），用于portal识别是哪个业务系统调用了接口。待定：所有接口的具体调用地址、参数、返回值等内容待以后确定。
2.5.1 用户登录验证
传递工号和密码，返回登录是否成功，若成功，则同时返回用户基本信息。
业务系统仍然可以绕过该接口，自行从中间数据库获取数据，实现登录验证。
2.5.2 用户信息获取
传递工号，若用户存在，在直接返回用户信息；若不存在，则返回错误。
2.5.3 事件通知
各个业务系统把事件按照工号和分类（如异常、任务、待办等）来通知给portal系统；portal系统返回事件ID给各业务系统，并暂存事件；在事件消失前，各个业务系统需要暂存业务ID及其他相关信息，便于信息缓存。
2.5.4 事件消失通知
当事件消失时（如异常关闭、任务完成、待办完成），各业务系统需要向portal取消事件，通过调用此接口，并传递事件ID的方式，以确定具体要取消的事件。
2.6 业务系统接口
业务系统接口指：相关的所有业务系统均需要提供的接口，供portal系统调用。需要业务系统主动对接各个业务系统， 故工作量对比对外接口更多。
所有接口均使用近年最为主流的Restful接口，数据均使用json格式传递。
所有的接口均需要带上业务系统编号（届时需要统一约定），用于portal识别是哪个业务系统调用了接口。
待定：所有接口的具体调用地址、参数、返回值等内容待以后确定。
2.6.1活动开始
用户在portal系统中的活动操作，需要通知给业务系统，以便业务系统做相应处理。
Portal需要调用业务系统的接口，传递自身系统编号、用户工号、活动类型、开始时间等参数。
2.7 不包含的
2.7.1 用户数据的来源和管理
数据由甲方自行同步到中间数据库，并进行数据的管理。需提供相关说明或文档，来解释数据结构、数据含义等，便于我方的使用。（我方仅根据自身存储附加和辅助的数据）
2.7.2 用户头像数据
同上，用户数据来源于中间数据库，故系统也不提供用用户头像数据，而是甲方自行同步到中间服务器，并提供访问方式（通常是一个图片文件的URL）以供portal系统访问。
三、解决方案
3.1系统信息表
3.1.1提供用户表，统一登录
3.1.2建立异常表，记录一般异常信息和统计异常信息
3.1.3建立活动表，记录相关活动信息
3.1.4建立任务表，统一任务功能
3.1.5建立代办表，统一代办功能
3.1.6建立业务表，统一业务管理功能
3.2权限系统
3.2.1建立人员业务表，对人员的业务进行统一管理
3.3其他子系统需提供接口
3.3.1每一套系统提供一套OAuth或者OAuth2的授权方式Api，并能获取人员的详细信息
3.3.2根据提供时间查询异常接口
3.3.3根据提供时间查询异常接口
3.3.4根据人员和时间查询活动信息列表接口
3.3.5根据人员和时间查询任务信息列表接口
3.3.6根据人员和时间查询代办信息列表接口
3.4三种产品：PC版、Android版本、Web
3.4.1 PC版对桌面程序和Web进行操作
3.4.2 Android版本对Android应用控制和Web进行操作
3.4.3 Web版
3.5服务器配置和技术架构

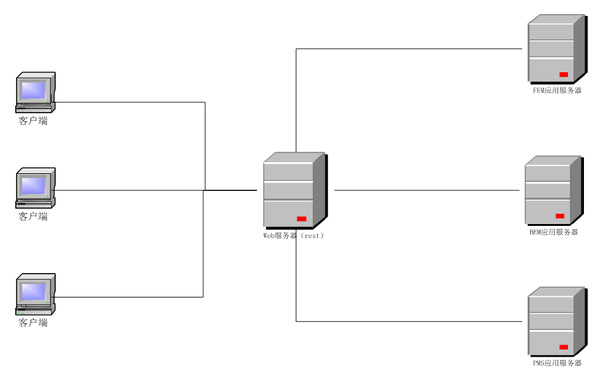

3.5.1采用以上体系架构，其中客户端有window桌面程序、Html网页程序、android应用程序。
3.5.2Web服务器（rest）作用有两个
1.定期从各应用服务器获取数据。
2.给客户端提供数据。其中给客户端提供数据也有两种方式：
A、客户端通过接口和从Web服务器获取数据。
B、通过当Web服务器数据发生变化时，通过socket向客户端推送数据
3.6使用到的技术
3.6.1 程序window面板要使用VC++（尽量使用C#），方便对其他桌面程序和Web程序控制
3.6.2 Web网页使用html、css、es6、react.js等前端技术
3.6.3 Android程序需要Android编程相关技术，可能会使用综合开发，比如rn
3.6.4 后端服务器采用Java开发，数据库是Oracle
3.6.5 Web服务器和各种客户端socket通讯技术
3.7界面信息
界面适合桌面版和App版本，桌面版可以在任务栏托盘区显示

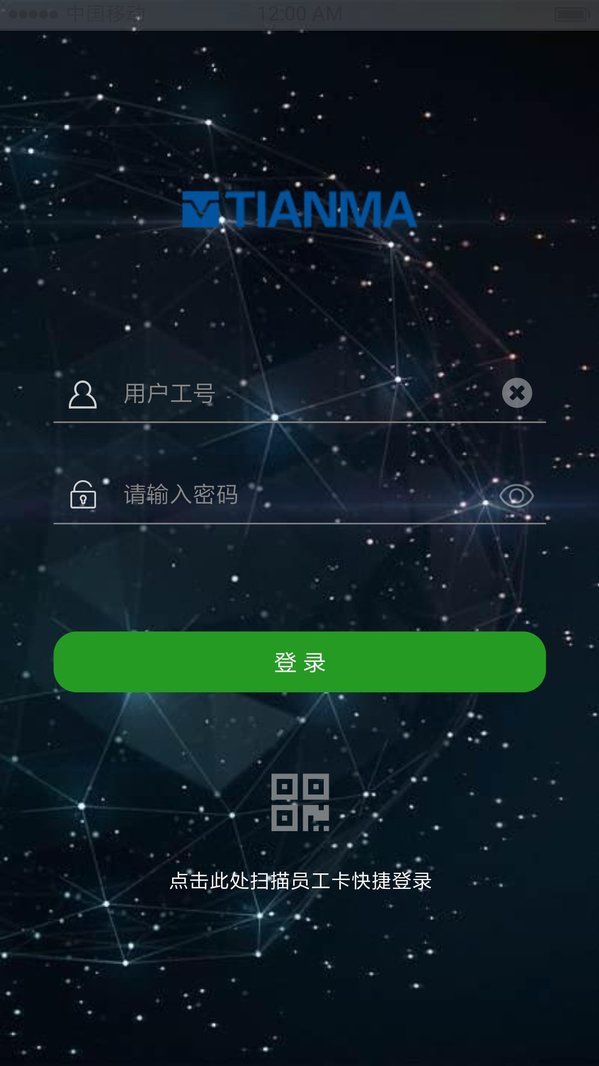

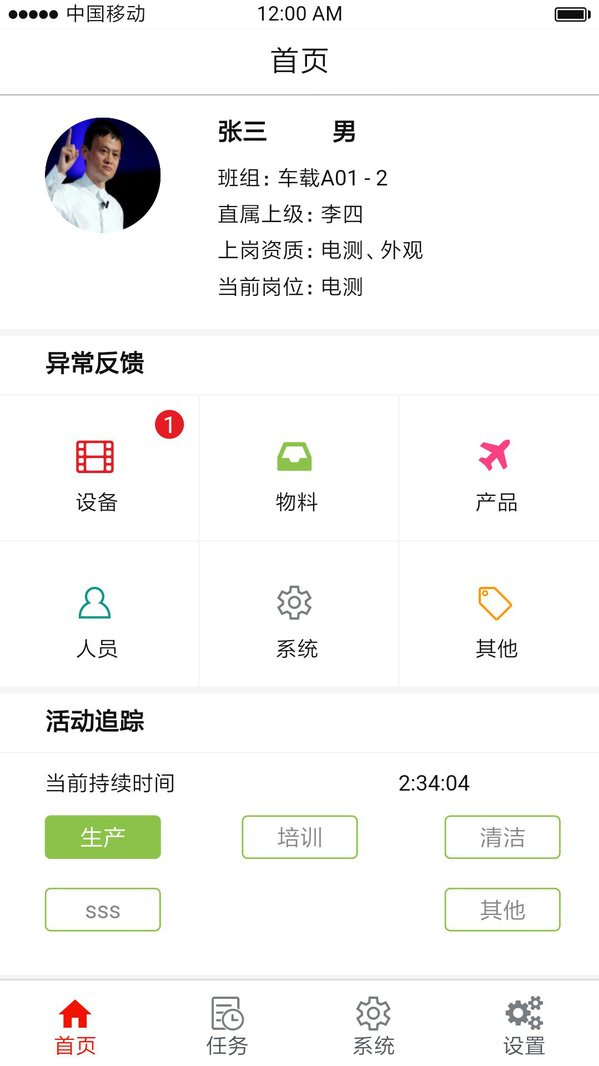

四、作品截屏
